交叉滾子軸承型號大全
交叉滾子軸承型號大全
- 2021/2/27 8:43:02
交叉滾子軸承、交叉滾子轉盤軸承、諧波減速器軸承和薄壁等截面軸承等產品是近些才興起的新型結構軸承，精度等級有P5、P4、P2級。 同時可根據您的需要提供全方位的服務，如：交叉滾柱軸承結構、交叉滾子軸承安裝 、交叉滾子軸承檢修及交叉滾子軸承故障診斷與排除等服務，為您免費提供各種交叉滾子軸承型號產品、交叉滾子軸承型號選型等。交叉滾子軸承主要類型有：
一、THK系列交叉滾子軸承型號：
1、內圈整體、外圈分體型：RB系列交叉滾子軸承
RB系列交叉滾子軸承
RB精密交叉滾子軸承是交叉滾子軸承的基本型，其結構為外圈兩半（通過螺栓或特殊鉚釘聯接）、內圈整 體式設計，因此內圈具有高的旋轉精度，適合于內圈旋轉使用的場合。例如，機床分度工作臺的旋轉部位、內 轉子直驅馬達等。THK交叉滾子軸承RB系列型號如下：RB2008,RB2508,RB3010,RB3510,RB4010,RB4510,RB5013,RB6013,B7013,RB8016,RB9016,RB10016,RB10020,RB11012,RB11015,RB11020,RB12016,RB12025,RB13015,RB13025,RB14016,RB14025,RB15013,RB15025,RB15030,RB16025,RB17020,RB18025,RB19025,RB20025,RB20030,RB20035,RB22025,RB24025,RB25025,RB25030,RB25040,RB30025,RB30035,RB30040,RB35020,RB40035,RB40040,RB45025,RB50025,RB50040,RB50050,RB60040,RB70045,RB80070,RB90070,RB1000110,RB1250110等交叉滾子軸承型號產品。
2、外圈整體、內圈分體型：RE系列交叉滾子軸承
RE系列交叉滾子軸承
RE精密交叉滾子軸承也是基本型的交叉滾子軸承，尺寸與RB系列完全相同。但是，該類型的結構為內圈兩 半（通過螺栓或特殊鉚釘聯接）、外圈整體式設計，因此外圈具有高的旋轉精度，適合于外圈旋轉使用的場合 。例如，外轉子式直驅馬達等。THK交叉滾子軸承RE系列型號如下：RE2008,RE2508,RE3010,RE3510,RE4010,RE4510,RE5013,RE6013,RE7013,RE8016,RE9016,RE10016,RE10020,RE11012,RE11015,RE11020,RE12016,RE12025,RE13015,RE13025,RE14016,RE14025,RE15013,RE15025,RE15030,RE16025,RE17020,RE18025,RE19025,RE20025,RE20030,RE20035,RE22025,RE24025,RE25025,RE25030,RE25040,RE30025,RE30035,RE30040,RE35020,RE35025,RE40035,RE40040,RE45025,RE50025,RE50040,RE50050,RE60040,RE70045 ,RE80070,RE90070,RE1000110,RE1250110等交叉滾子軸承型號產品。
3、外圈和內圈均為整體型，帶有安裝孔：RU系列交叉滾子軸承

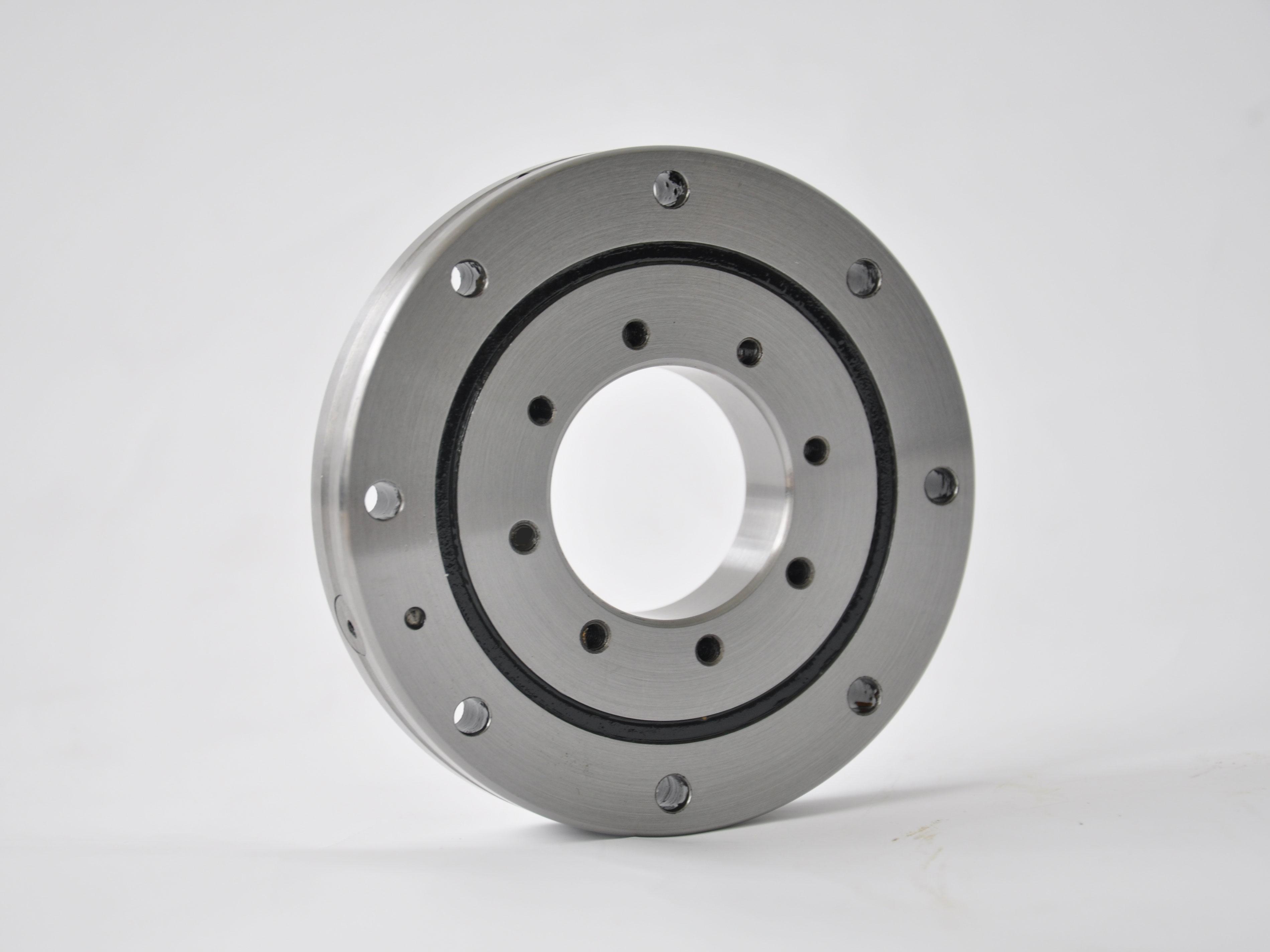

RU系列交叉滾子軸承
RU高精密交叉滾子軸承也是基本型的交叉滾子軸承，內圈和外圈上帶有安裝孔，該類型交叉滾子軸承安裝不需要固定法蘭或外殼；另外，由于內圈和外圈均為一體化結構設計，所以安裝對性能幾乎沒有任何影響， 從而確保穩定的旋轉精度和扭矩，內圈和外圈均可旋轉使用。THK交叉滾子軸承RU系列型號如下：RU42,RU66,RU85,RU124,RU148,RU178,RU124X,RU148X,RU178X,RU124G,RU148G,RU178G,RU228,RU297,RU445,RU228X,RU297X,RU445X,RU228G,RU297G,RU445G等交叉滾子軸承型號產品。
4、超薄型，外圈分體、內圈整體式結構：RA系列交叉滾子軸承
RA薄壁交叉滾子軸承
RA薄壁交叉滾子軸承是一種超薄型交叉滾子軸承結構，內、外圈的厚度薄至極限，有效的減輕機構重量， 便于安裝，適用于對尺寸要求有限制的應用場合，例如，機器人的回轉關節、精密儀器、醫療器械等。THK交叉滾子軸承RA系列型號如下：RA5008,RA6008,RA7008,RA8008,RA9008,RA10008,RA11008,RA12008,RA13008,RA14008,RA15008,RA16013,RA17013,RA18013,RA19013,RA20013等交叉滾子軸承型號產品。
二、IKO系列交叉滾子軸承：
1、外圈和內圈均為整體型：CRBH系列交叉滾子軸承
CRBH系列交叉滾子軸承
CRBH交叉滾子軸承的內圈和外圈都為一體化結構，尺寸與RB系列交叉滾子軸承、RE系列交叉 滾子軸承完全相同，可其外圈上設計有裝滾子孔型結構，因此內圈和外圈均可獲得高的旋轉精度，內圈和外圈 均可旋轉使用，可替代RB系列交叉滾子軸承和RE系列交叉滾子軸承。IKO交叉滾子軸承CRBH系列型號如下：CRBH208A,CRBH258A,CRBH3010A,CRBH3510A,CRBH4010A,CRBH4510A,CRBH5013A,CRBH6013A,CRBH7013A,CRBH8016A,CRBH9016A,CRBH10020A,CRBH11020A,CRBH12025A,CRBH13025A,CRBH14025A,CRBH15025A,CRBH20025A,CRBH25025A等交叉滾子軸承型號產品。
2、外圈和內圈均為整體型，帶有安裝孔：CRBF系列交叉滾子軸承
CRBF系列交叉滾子軸承
CRBF交叉滾子軸承結構為內外圈一體型設計，由于內外圈已加工了安裝孔，所以不需要固定法蘭和支撐座 ，縮短了軸向尺寸、優化了設計結構；另外，由于一體化的內外圈結構設計，安裝對性能幾乎沒有影響，因此 內圈和外圈都能夠獲得穩定的旋轉精度，外圈和內圈旋轉機構都適合使用，廣泛應用于機器人腰部關節、多工 位回轉工作臺、數控機床轉臺、通訊雷達、醫療器械等等。IKO交叉滾子軸承CRBF系列型號如下：CRBF108AT,CRBF2012AT,CRBF2512AT,CRBF3515AT,CRBF5515AT,CRBF8022AT,CRBF8022A,CRBF8022AD等交叉滾子軸承型號產品。
3、超薄型，外圈分體、內圈整體式結構：CRBS系列交叉滾子軸承
CRBS超薄型交叉滾子軸承
CRBS超薄型交叉滾子軸承結構為外圈分半、內圈整體型，超薄型極限化的尺寸設計、有助于相關結構的輕 薄化設計，內圈整體結構、更適宜于內圈旋轉精度要求高的場合，穩定的旋轉精度達微米級；適用于精密檢測 儀器、機器人關節、醫療器械等對剛性和精度要求高、尺寸要求苛刻的場合。IKO交叉滾子軸承CRBS系列型號如下：CRBS508,CRBS608,CRBS708,CRBS808,CRBS908,CRBS1008,CRBS1108,CRBS1108,CRBS1208,CRBS1308,CRBS1408,CRBS1508,CRBS16013,CRBS17013,CRBS18013,CRBS19013,CRBS20013,CRBS508V,CRBS608V,CRBS708V,CRBS808V,CRBS908V,CRBS1008V,CRBS1108V,CRBS1208V,CRBS1308V,CRBS1408V,CRBS1508V,CRBS16013V,CRBS17013V,CRBS18013V,CRBS19013V,CRBS20013V等交叉滾子軸承型號產品。
另外，IKO交叉滾子軸承CRB系列型號如下：CRB2008,CRB2508,CRB3010,CRB3510,CRB4010,CRB4510,CRB5013,CRB6013,CRB7013,CRB8016,CRB9016,CRB10016,CRB10020,CRB11012,CRB11015,CRB11020,CRB12016,CRB12025,CRB13015,CRB13025,CRB14016,CRB14025,CRB15013,CRB15025,CRB15030,CRB16025,CRB17020,CRB18025,CRB19025,CRB20025,CRB20030,CRB20035,CRB22025,CRB24025,CRB25025,CRB25030,CRB25040,CRB30025,CRB30035,CRB30040,CRB35020,CRB40035,CRB40040,CRB40070,CRB45025,CRB50025,CRB50040,CRB50050,CRB50070,CRB60040,CRB60070,CRB600120,CRB70045,CRB70070,CRB700150,CRB80070,CRB800100,CRB800150,CRB90070,CRB900100,CRB900150,CRB1000110,CRB1000150,CRB1250110,CRB1250150,CRB1500110,CRB1500150,CRB2000110,CRB2000150等交叉滾子軸承型號產品。
IKO交叉滾子軸承CRBC系列型號如下：CRBC3010,CRBC4010,CRBC5013,CRBC6013,CRBC7013,CRBC8016,CRBC9016,CRBC10020,CRBC11020,CRBC11020,CRBC12025,CRBC13025,CRBC14025,CRBC15025,CRBC15030,CRBC20025,CRBC20030,CRBC20035,CRBC25025,CRBC25030,CRBC25040,CRBC30025,CRBC30035,CRBC30040,CRBC40035,CRBC40040,CRBC40070,CRBC50040,CRBC50050,CRBC50070,CRBC60040,CRBC60070,CRBC600120,CRBC70045,CRBC70070,CRBC700150,CRBC80070,CRBC800100等交叉滾子軸承型號產品。
三、INA系列交叉滾子軸承：
（1）外圈分體、內圈整體式結構：SX系列交叉滾子軸承
SX交叉薄壁滾子軸承
SX交叉薄壁滾子軸承為德國INA公司開發的系列產品，它由外圈、內圈、滾動體和塑料隔離塊組成。外圈是 剖分式的，并由三個緊固環聯接固定，因此它適用于內圈旋轉的場合；該系列交叉滾子軸承剛性很大、運轉精 度很高，有帶普通游隙、小游隙或預載的類型。該系列軸承兩側不帶密封，密封布置可以設計在相鄰結構的任 何位置。INA交叉滾子軸承SX系列型號如下:SX011814,SX011818,SX011820,SX011824,SX011828,SX011832,SX011836,SX011840,SX011848,SX011860,SX011868,SX0118/500等交叉滾子軸承型號產品。
（2）內圈分體、外圈整體帶有安裝孔：XV系列交叉滾子軸承
XV交叉滾子軸承
XV交叉滾子軸承結構為內圈分體、外圈整體型，外圈上加工有安裝孔、簡化了相鄰安裝部件的結構，外圈 整體結構更適宜于外圈旋轉精度高的場合，穩定旋轉精度達微米級；適用于精密檢測儀器、機器人關節、高精 度轉臺等要求高精度、高剛性的應用場合。
（3）INA交叉滾子轉盤軸承系列型號：
1、XSA系列交叉滾子轉盤軸承：
XSA交叉滾子轉盤軸承
XSA系列交叉滾子轉盤軸承為外齒、整體式結構，內圈和外圈上加工有安裝孔（外圈螺紋孔、內圈通孔），潤滑油嘴裝在軸承內圈內徑上，可適時添加潤滑油脂，兩側裝有橡膠密封圈，該類型軸承內徑尺寸范圍為Φ344~Φ1024mm。XSA交叉滾子轉盤軸承型號有：XSA140414N,XSA140544N,XSA140644N,XSA140744N,XSA140844N ,XSA140944N,XSA141094N等交叉滾子軸承型號產品。
2、XSI系列交叉滾子轉盤軸承：
XSI系列交叉滾子轉盤軸承
XSI系列交叉滾子轉盤軸承為內齒、整體式結構，內圈和外圈上加工有安裝孔（外圈通孔、內圈螺紋孔），潤滑油嘴沉于軸承外圈外徑上，可適時添加潤滑油脂，兩側裝有橡膠密封圈，該類型軸承內徑尺寸范圍為Φ325~Φ984mm。XSI系列交叉滾子轉盤軸承型號有:XSI140414N,XSI140544N,XSI140644N,XSI140744N,XSI140844N,XSI140944N,XSI141094N等交叉滾子軸承型號產品。
3、XSU系列交叉滾子轉盤軸承：
XSU型交叉滾子轉盤軸承為無齒結構，內圈和外圈上加工有安裝孔，安裝孔可為沉孔、絲孔，外圈外徑上可帶有潤滑油嘴，軸承兩側可裝橡膠密封或雙面彈性簧片鋼制密封，該類型軸承有尺寸系列，XSU08系列交叉滾子轉盤軸承內徑尺寸范圍為Φ130~Φ360mm、XSU14系列交叉滾子轉盤軸承內徑尺寸范圍為Φ344~Φ1024mm。
XSU08系列交叉滾子轉盤軸承
XSU14系列交叉滾子轉盤軸承型號有：XSU140414,XSU140544,XSU140644,XSU140744,XSU140844,XSU140944;
XSU08系列交叉滾子轉盤軸承
XSU08系列交叉滾子轉盤軸承型號有：XSU080168,XSU080188,XSU080218,XSU080258,XSU080318,XSU080398等交叉滾子軸承型號產品。
5、XA系列交叉滾子轉盤軸承：
XA交叉滾子轉盤軸承結構示意圖
XA系列交叉滾子轉盤軸承為外齒、整體式結構，內圈和外圈上加工有安裝孔（外圈和內圈均為通孔），潤滑油嘴裝在軸承內圈內徑上，可適時添加潤滑油脂，兩側裝有橡膠密封圈，該類型軸承內徑尺寸范圍為Φ171~Φ882mm。XA系列交叉滾子轉盤軸承型號有：XA120235N,XA180309N,XA160407N,XA260475N,XA140540N,XA260560N,XA240574N,XA160596N,XA140640N,XA240685N,XA200720N,XA140753N,XA200810N,XA200818N,XA080845N,XA220895N,XA280995N等交叉滾子軸承型號產品。
6、XI系列交叉滾子轉盤軸承：
XI交叉滾子轉盤軸承結構
XI系列交叉滾子轉盤軸承為內齒、整體式結構，內圈和外圈上加工有安裝孔（外圈和內圈均為通孔），潤滑油嘴沉于軸承外圈外徑上，可適時添加潤滑油脂，兩側裝有橡膠密封圈，該類型軸承內徑尺寸范圍為Φ216~Φ950mm。XI系列交叉滾子轉盤軸承型號有：XI120288N,XI120420N,XI160489N,XI180635N,XI200720N,XI180865N,XI201100N等交叉滾子軸承型號產品。
7、XU系列交叉滾子轉盤軸承：
XU交叉滾子轉盤軸承結構示意圖
XU系列交叉滾子轉盤軸承為無齒結構，內圈和外圈上加工有安裝孔，安裝孔可為沉孔、絲孔，外圈外徑上可帶有潤滑油嘴，軸承兩側裝有橡膠密封，該系列軸承內徑尺寸范圍為Φ40~Φ565mm。XU系列交叉滾子轉盤軸承型號有：XU050077,XU060094,XU120179,XU160220,XU160260,XU180380,XU160405,XU180412,XU180433,XU220460 XU180475,XU300515,XU220574,XU300586,XU280680,XU300785,XU260823,XU160897等交叉滾子軸承型號產品。
四、NSK交叉滾子軸承品牌：
1、內圈整體、外圈分體型：NRXT系列交叉滾子軸承
NSK系列交叉滾子軸承
NRXT系列交叉滾子軸承是日本NSK公司的標準交叉滾子軸承型號（尺寸系列同THK公司的RB交叉滾子軸承系 列），其結構亦為外圈分半、內圈整體型，薄壁結構、有助于相關結構的輕薄化設計，內圈整體結構更適宜于 內圈旋轉精度高的場合，穩定旋轉精度達微米級；適用于機器人關節、直驅馬達、高精度轉臺等要求高精度、 高剛性的應用場合。NSK交叉滾子軸承NRXT系列型號如下：NRXT2508DD,NRXT4010DD,NRXT5013DD,NRXT6013DD,NRXT7013DD,NRXT8013DD,NRXT8016DD,NRXT9016DD,NRXT9020DD,NRXT10020DD,NRXT11020DD,NRXT12020DD,NRXT12025DD,NRXT13025DD,NRXT14025DD,NRXT15025DD,NRXT15030DD ,NRXT20030DD,NRXT25025DD,NRXT25030DD,NRXT30025DD,NRXT30035DD,NRXT30040DD,NRXT40035DD,NRXT40040DD,NRXT50040DD,NRXT50050DD,NRTX60040DD,NRXT2508E,NRXT4010E,NRXT5013E,NRXT6013E,NRXT7013E,NRXT8013E,NRXT8016E,NRXT9016E,NRXT9020E,NRXT10020E,NRXT11020E,NRXT12020E,NRXT12025E,NRXT13025E,NRXT14025E,NRXT15025E,NRXT15030E,NRXT20025E,NRXT20030E,NRXT25025E,NRXT25030E,NRXT30025E,NRXT30035E,NRXT30040E,NRXT40035E,NRXT40040E,NRXT50040E,NRXT50050E,NRXT60040E等交叉滾子軸承型號產品。
